Selam! Bir PCB montaj tedarikçisi olarak, PCB montaj türlerinin çeşitli dünyasını ilk elden gördüm. Bu blogda, ihtiyaçlarınıza uygun olanı daha iyi anlayabilmeniz için farklı PCB montaj türlerini parçalayacağım.
1. Yüzey Montaj Teknolojisi (SMT) Montajı
SMT, bugünlerde en yaygın PCB düzeneği türlerinden biridir. Elektronik bileşenlerin doğrudan baskılı devre kartının yüzeyine monte edilmesini içerir. İşlem, bir şablon kullanarak PCB pedlerine lehim macunu uygulamakla başlar. Ardından, bileşenler bir seçim ve - yerleştirme makinesi ile lehim macunu üzerine tam olarak yerleştirilir. Bundan sonra, PCB, lehim macunun eridiği ve bileşenler ve karton arasında güçlü bir elektrik ve mekanik bağlantı oluşturduğu bir akış fırınından geçer.
SMT'nin en büyük avantajı yüksek yoğunluğudur. Akıllı telefonlar ve giyilebilir cihazlar gibi modern, kompakt elektronik cihazlar için harika olan nispeten küçük bir tahtaya birçok bileşeni paketleyebilirsiniz. Ayrıca, diğer bazı yöntemlere kıyasla daha hızlı montaj sürelerine izin verir, çünkü Place makineleri yüksek hızlarda çalışabilir.

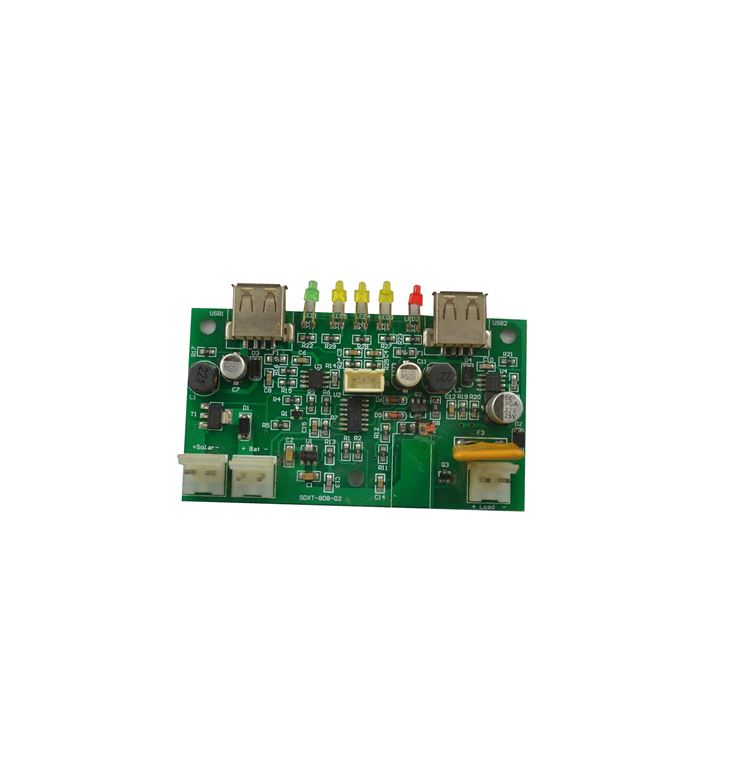

Projeniz için SMT Assembly ile ilgileniyorsanız,Video Verici PCBA SMT DIPhizmet. Her türlü video ile ilgili ürünler için SMT montajını işleyecek deneyim ve ekipmanlara sahibiz.
2. - Delik teknolojisi (THT) Montaj
Aracılığıyla - delik teknolojisi daha eski ama yine de alakalı bir PCB düzeneği yöntemidir. TT'de, bileşen uçları PCB'ye delinmiş deliklerden sokulur ve daha sonra karşı tarafa lehimlenir. Bu işlem, yüksek hacimli üretim için de mevcut otomatik makineler olmasına rağmen, genellikle bileşen yerleştirme için manuel emek gerektirir.
Bu bileşenler genellikle daha sağlamdır ve SMT bileşenlerine kıyasla daha yüksek güç ve mekanik stresle başa çıkabilir. Endüstriyel ekipman ve güç kaynakları gibi güvenilirlik ve dayanıklılığın çok önemli olduğu uygulamalarda yaygın olarak kullanılırlar.
Ancak, bazı dezavantajları vardır. Delikler nedeniyle PCB'de daha fazla yer kaplar ve montaj işlemi daha yavaş olabilir. Ancak belirli uygulamalar için faydalar bu sınırlamalardan daha ağır basmaktadır.
3. Karışık Teknoloji Montajı
Adından da anlaşılacağı gibi, karışık teknoloji montajı hem SMT hem de TT bileşenlerini aynı PCB'de birleştirir. Bu yaklaşım, her iki teknolojinin en iyi özelliklerinden yararlanmanızı sağlar. Yüksek yoğunluk, küçük boyutlu bileşenler ve yüksek strese veya güce dayanması gereken bileşenler için SMT'yi kullanabilirsiniz.
Karma teknoloji montajı montaj işlemi sırasında dikkatli planlama ve koordinasyon gerektirir. Pürüzsüz ve verimli bir montaj sağlamak için bileşen yerleştirme ve lehimleme sırasının optimize edilmesi gerekir.
Kapsamlı karma teknoloji montaj hizmetleri sunuyoruz. İster karmaşık bir endüstriyel cihaz veya özel yapılmış bir elektronik ürün üzerinde çalışıyor olun, ekibimiz montajı hassasiyetle işleyebilir. Bize bakPCBA Tamamen Türkiye PCB montajı JDSM ServiceKarma teknoloji projelerinize nasıl yardımcı olabileceğimiz hakkında daha fazla bilgi için.
4. Kutu Yapı Montajı
Box Build montajı, sadece PCB düzeneğinin ötesine geçen daha kapsamlı bir hizmettir. Birleştirilmiş PCB'yi almayı ve tam bir ürün muhafazasına entegre etmeyi içerir. Bu, PCB'yi tamamen fonksiyonel bir son ürüne dönüştürmek için mekanik bileşenler, kablolama, konektörler ve diğer gerekli parçaları eklemeyi içerir.
Kutu yapım montajı hem elektronik hem de makine mühendisliğinde yüksek düzeyde uzmanlık gerektirir. Tüm bileşenlerin birbirine uygun şekilde oturduğundan, kablolamanın düzgün ve organize olmasını ve ürünün gerekli tüm güvenlik ve performans standartlarını karşıladığından emin olmanız gerekir.

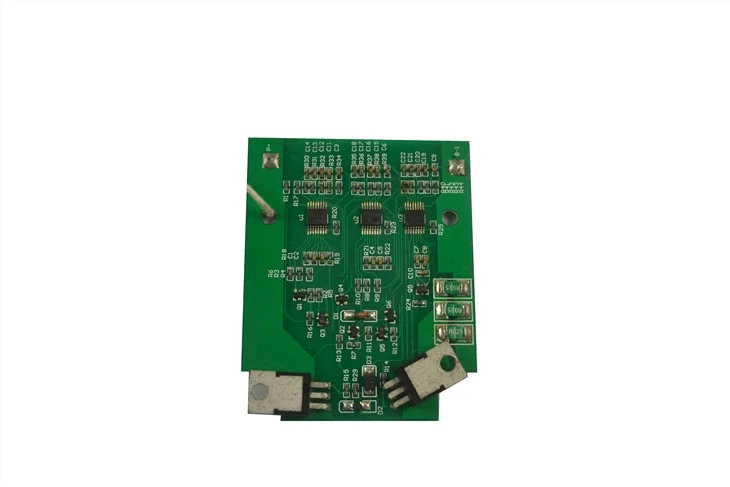

Box yapı montajında çok fazla deneyimimiz var. Sadece bir PCB yerine tam bir ürün monte etmek istiyorsanız, size yardımcı olabiliriz. Bir göz atınVideo oynatıcı için PCBAbir PCB'yi nasıl bitmiş bir video oynatıcı ürününe dönüştürebileceğimizin bir örneği olarak hizmet.
5. Prototipleme montajı
Prototipleme, herhangi bir elektronik ürünün geliştirilmesinde önemli bir aşamadır. Mass üretimine geçmeden önce tasarımınızı test etmenize, herhangi bir sorunu tanımlamanıza ve gerekli ayarlamaları yapmanıza olanak tanır. Prototipleme düzeneği, tasarımınıza göre az sayıda PCB'yi hızlı ve doğru bir şekilde monte etmekle ilgilidir.
Prototipleme montajı için gereksinimler seri üretimden farklıdır. Hızlı geri dönüş sürelerine, tasarım değişikliklerinde esnekliğe ve küçük miktarlarda çalışma yeteneğine ihtiyacınız var. Bu ihtiyaçları anlıyoruz ve montajı prototipleme için özel bir ekibimiz var. Prototipinizi kısa sürede çalıştırmanıza ve çalıştırmanıza yardımcı olabiliriz, böylece ürününüzü test etmeye ve rafine etmeye başlayabilirsiniz.
Neden bizi PCB montaj tedarikçiniz olarak seçmelisiniz?
Bizi PCB montaj ortağınız olarak görmeniz için birkaç neden var. Her şeyden önce, sektörde çok fazla deneyime sahibiz. Küçük ölçekli prototiplerden büyük hacim üretim çalışmalarına kadar her türlü proje üzerinde çalıştık. Bu, gereksinimler ne kadar karmaşık olursa olsun, farklı montaj türlerini nasıl ele alacağımızı bildiğimiz anlamına gelir.
İkincisi, yüksek kaliteli malzemeler ve en son ekipman kullanıyoruz. Bileşenlerimizi güvenilir tedarikçilerden tedarik ediyoruz ve montaj makinelerimiz en iyi çalışma kalitesini sağlamak için düzenli olarak korunuyor ve güncelleniyor.
Üçüncüsü, mükemmel müşteri hizmeti sunuyoruz. İlk tasarım incelemesinden son ürün teslimine kadar tüm montaj işlemi boyunca sizinle yakın bir şekilde çalışacağız. Sorularınızı cevaplamak ve sahip olabileceğiniz endişelerinizi ele almak için her zaman hazırız.
SMT, TT, karışık teknoloji, kutu yapımı veya prototipleme olsun, PCB montaj hizmetlerimizle ilgileniyorsanız, ulaşmaktan çekinmeyin. Elektronik ürün fikirlerinizi hayata geçirmenize yardımcı olmak için buradayız. Teklif için bizimle iletişime geçin ve tedarik tartışmasına başlayın. Sizinle çalışmayı dört gözle bekliyoruz!
Referanslar
- "Basılı Devre Kurulu Montaj El Kitabı" - PCB montaj teknikleri ve süreçleri hakkında kapsamlı bir kılavuz.
- PCB montaj teknolojilerindeki en son trendler hakkında endüstri raporları.
