Prototip PCB düzeneğinin maliyeti nasıl optimize edilir?

Selam! Prototip PCB montaj işinde bir tedarikçi olarak, kaliteden ödün vermeden maliyetleri optimize etmenin ne kadar önemli olduğunu ilk elden biliyorum. Bu blogda, prototip PCB montajı söz konusu olduğunda paranızın en çok patlamasını elde etmenize yardımcı olabilecek bazı ipuçlarını ve püf noktalarını paylaşacağım.

Prototip PCB montaj maliyetlerinin temellerini anlamak

Optimizasyon stratejilerine dalmadan önce, prototip PCB düzeneğinin maliyetini neyin oluşturduğuna hızlı bir şekilde bakalım. Burada, malzeme maliyeti, emek, ekipman ve ek yük dahil olmak üzere çeşitli faktörler vardır.

Basılı devre kartının kendisi, bileşenler, lehim ve akı gibi PCB düzeneğinde kullanılan malzemeler, toplam maliyetin önemli bir bölümünü açıklayabilir. İşgücü maliyetleri de önemli bir faktördür, özellikle de yüksek kaliteli montaj sağlayabilecek yetenekli bir teknisyen ekibiyle çalışıyorsanız. Toplama ve yer makinelerinin maliyeti, lehimleme ekipmanı ve test araçlarının maliyeti de dahil olmak üzere ekipman maliyetlerinin de hesaba katılması gerekir. Kira, kamu hizmetleri ve sigorta gibi genel masrafları unutmayın.

Prototip PCB montaj maliyetlerini optimize etme stratejileri

1. Üretilebilirlik için Tasarım (DFM)

Prototip PCB düzeneğinin maliyetini optimize etmenin en etkili yollarından biri, PCB'nizi üretilebilirlik göz önünde bulundurarak tasarlamaktır. Bu, tasarımınızın montajı, test edilmesi ve onarılması kolay olduğundan emin olmak anlamına gelir.

• Tasarımı basitleştirin:PCB tasarımınızı olabildiğince basit tutun. Karmaşık geometriler, gereksiz vias ve sıkı bileşen aralığı kullanmaktan kaçının. Daha basit bir tasarım sadece malzemelerin maliyetini azaltmakla kalmaz, aynı zamanda montaj işlemini daha hızlı ve daha verimli hale getirir.
• Standart bileşenleri kullanın:Mümkün olduğunda, piyasada kolayca bulunan standart bileşenleri kullanın. Bu sadece bileşenlerin maliyetini azaltmakla kalmaz, aynı zamanda gerekirse değiştirmeleri de kolaylaştırır.
• Bileşen yerleştirmeyi optimize edin:Bileşenlerin PCB'nize yerleştirilmesine dikkat edin. Benzer bileşenleri bir araya getirin ve kolay montaj ve test için bileşenler arasında yeterli boşluk olduğundan emin olun.

2. Kaynak bileşenleri akıllıca

Bileşenlerin maliyeti, prototip PCB düzeneğinin toplam maliyeti üzerinde önemli bir etkiye sahip olabilir. İşte bileşenleri akıllıca tedarik etmek için bazı ipuçları:

• Fiyatları karşılaştırın:Sadece bulduğunuz ilk tedarikçiyle gitmeyin. En iyi anlaşmayı elde etmek için farklı tedarikçilerden gelen fiyatları karşılaştırmak için zaman ayırın. En düşük fiyatları bulmak için çevrimiçi pazar yerlerini ve bileşen arama motorlarını kullanabilirsiniz.
• Toplu olarak satın alın:Birden fazla prototip oluşturmayı planlıyorsanız, bileşenleri toplu olarak düşünün. Birçok tedarikçi, uzun vadede paradan tasarruf etmenize yardımcı olabilecek toplu siparişler için indirimler sunar.
• Alternatif bileşenleri düşünün:Bazı durumlarda, daha ucuz olan ancak yine de gereksinimlerinizi karşılayan alternatif bileşenler kullanabilirsiniz. Bununla birlikte, prototiplerinizde kullanmadan önce bu bileşenleri iyice test ettiğinizden emin olun.

3. Doğru montaj işlemini seçin

Prototip PCB düzeneği için delikten montaj, yüzey montaj teknolojisi (SMT) ve her ikisinin bir kombinasyonu dahil olmak üzere birkaç farklı montaj işlemi vardır. Montaj sürecinin seçimi, prototiplerinizin maliyeti ve kalitesi üzerinde önemli bir etkiye sahip olabilir.

• SMT montajı:SMT, özellikle yüksek hacimli üretim için genellikle delik montajından daha hızlı ve daha uygun maliyetlidir. Ayrıca, PCB'nizin boyutunu ve ağırlığını azaltabilen daha küçük bileşen boyutlarına ve daha yüksek bileşen yoğunluğuna izin verir.
• Delikten montaj:Denizden montaj hala bazı uygulamalar için, özellikle yüksek mekanik mukavemet veya güvenilirlik gerektirenler için kullanılmaktadır. Bununla birlikte, genellikle SMT montajından daha emek yoğun ve pahalıdır.
• Hibrit Montaj:Bazı durumlarda, SMT ve delikten montajın bir kombinasyonu en iyi seçenek olabilir. Bu, dezavantajları en aza indirirken her iki sürecin faydalarından yararlanmanızı sağlar.

4. Test ve muayeneyi optimize edin

Test ve muayene, prototiplerinizin gerekli kalite standartlarını karşılamasını sağlamak için prototip PCB düzeneği işleminde gerekli adımlardır. Bununla birlikte, bu adımlar genel maliyete de katkıda bulunabilir. Test ve muayeneyi optimize etmek için bazı ipuçları:

• Otomatik test ekipmanlarını kullanın:Devre içi test cihazları (BİT) ve uçan prob test cihazları gibi otomatik test ekipmanları, test süresini ve maliyetini önemli ölçüde azaltabilir. Bu makineler, şort, açılış ve bileşen değerleri dahil olmak üzere çeşitli hatalar için prototiplerinizi hızlı ve doğru bir şekilde test edebilir.
• İstatistiksel süreç kontrolü (SPC) uygulayın:SPC, kabul edilebilir sınırlar dahilinde çalışmasını sağlamak için üretim sürecinin izlenmesini ve kontrol edilmesini içeren bir kalite kontrol tekniğidir. SPC uygulayarak, üretim sürecinin başlarında herhangi bir sorunu tanımlayabilir ve düzeltebilirsiniz, bu da yeniden işleme ve hurda maliyetini azaltabilir.
• İşlem içi denetim:İşlem içi inceleme, büyük sorunlar haline gelmeden önce herhangi bir sorunu tanımlamak ve düzeltmek için prototiplerinizi montaj sürecinin çeşitli aşamalarında incelemeyi içerir. Bu, yeniden işleme ve hurda maliyetini azaltmanıza ve prototiplerinizin genel kalitesini artırmanıza yardımcı olabilir.

Gerçek dünya örnekleri

Prototip PCB düzeneğinin maliyetini optimize etmek için bu stratejilerin nasıl uygulanabileceğine dair bazı gerçek dünya örneklerine bakalım.

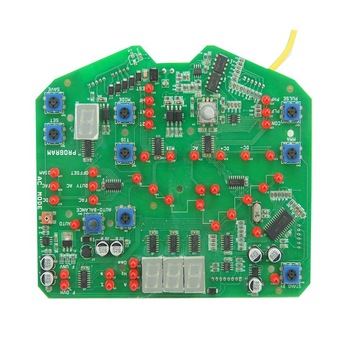

• Tartım Ölçek Kartı PCBA Prototipi: Tartım Ölçek Kartı PCBA prototipiDFM'nin maliyetleri optimize etmek için nasıl kullanılabileceğinin harika bir örneğidir. Tasarımı basitleştirerek, standart bileşenleri kullanarak ve bileşen yerleşimini optimize ederek, malzeme ve emek maliyeti önemli ölçüde azaltılabilir.
• Çok Katmanlı Kurul Tıbbi Elektronikler: Çok katmanlı tahta tıbbi elektronikkaynak bileşenlerinin akıllıca büyük bir fark yaratabileceği başka bir örnektir. Farklı tedarikçilerin fiyatlarını karşılaştırarak ve toplu olarak satın alarak, bileşenlerin maliyeti azaltılabilir, bu da prototipin toplam maliyetini azaltır.

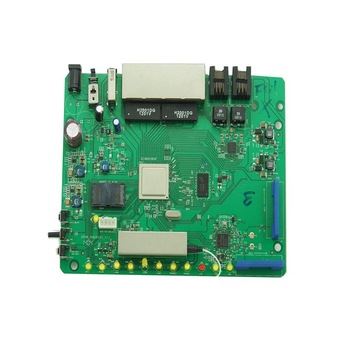

• PCBA Prototip Elektrikçi PCB Montajı: PCBA Prototip Elektrikçi PCB MontajıDoğru montaj işleminin seçilmesinin maliyetleri nasıl optimize edebileceğini gösterir. Bileşenlerin çoğunluğu ve sadece gerektiğinde delikten montaj için SMT montajı kullanılarak, hala yüksek kaliteyi korurken montaj maliyeti azaltılabilir.

Çözüm

Prototip PCB düzeneğinin maliyetini optimize etmek zor ama ulaşılabilir bir hedeftir. Bu blogda özetlenen stratejileri izleyerek, üretilebilirlik tasarımı, bileşenleri akıllıca tedarik etmek, doğru montaj işlemini seçmek ve test ve incelemeyi optimize etmek gibi, kalite konusunda ödün vermeden prototiplerinizin maliyetini önemli ölçüde azaltabilirsiniz.

Prototip PCB düzeneğinizin maliyetini optimize etmenize nasıl yardımcı olabileceğimiz hakkında daha fazla bilgi edinmek istiyorsanız veya herhangi bir sorunuz varsa veya bir teklife ihtiyacınız varsa, bize ulaşmaktan çekinmeyin. Projeniz için mümkün olan en iyi sonuçları almanıza yardımcı olmak için buradayız.
